Водяная покрасочная камера W1500

Назначение

Водяная покрасочная камера W1500 предназначена для:

• существенного повышения качества лакокрасочных покрытий;
• существенного снижения времени обслуживания покрасочных участков;
• увеличения производительности работы малярных участков;
• обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала;
• незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций;
• существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду;
• уменьшения пожароопасности малярки.

Области применения

Водяная покрасочная камера W1500 успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них. Диапазон окрашиваемых изделий очень широк. Например, покрасочная камера служит для:

• покраски колесных дисков;
• покраски габаритных металлоконструкций;
• покраски садовой и сельскохозяйственной техники;
• покраски буров;
• покраски труб и столбов;
• покраски свай;
• покраски сварных воздуховодов;
• покраски опалубки;
• покраски элементов строительных конструкций;
• покраски цементно-волокнистых плит и других строительно-отделочных материалов;
• покраски (лакировки) электронных плат и компонентов;
• покраски деталей самолетов;
• покраски элементов катеров и лодок;
• покраски бамперов автомобилей;
• реставрации мебели и антиквариата;
• покраски мебели;
• покраски МДФ фасадов;
• покраски столов;
• покраски стульев;
• покраски окон;
• покраски дверей;
• покраски погонажных изделий (дверного погонажа, плинтусов);
• покраски паркета и доски пола;
• покраски других мебельных и столярных изделий.

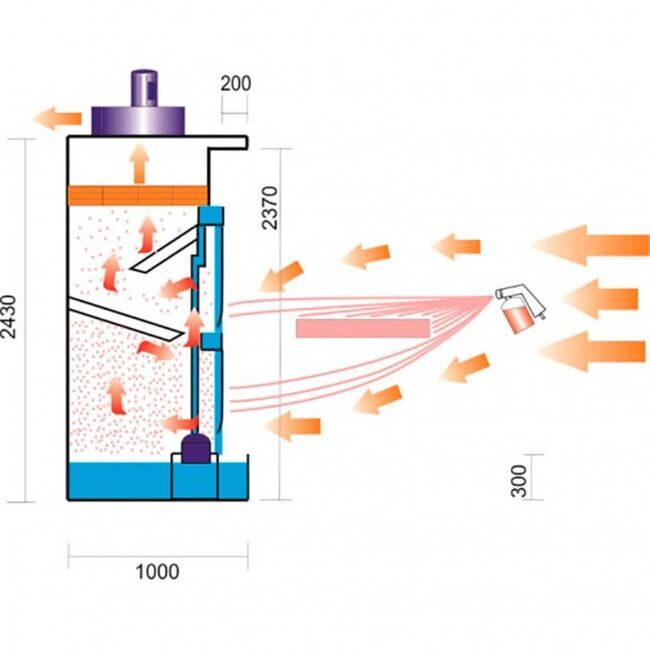

Принцип работы

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака - перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха. Существенная часть лаковой пыли осаждается на водяной завесе (до 85 %). Дополнительные системы фильтрации (опция) - лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом - стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99 %. «Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.

Базовая комплектация

Сборный корпус и отстаивающая ванная из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

Двойной каскад водяных завес. Фронтальные завесы обоих каскадов (те, по которым течет вода) имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

• из-за отсутствия длинных участков свободного падения воды, исключается образование брызг в как в верхней, так и в нижней части рабочей зоны;
• вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;
• скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4 — 5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

Приставная ванночка для размещения насоса Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа. Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя. Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании.

Насос из нержавеющей стали, прокачивающий сгустки шламов ЛКМ диаметром до 35 мм, а также встроенной системой защиты от перегрева. В базовую комплектацию также включены:

Система циркуляционных водоводов, включающая в себя задвижку циркуляции воды, задвижку автоматического слива воды, все необходимые шланги, узлы прохода, фланцы, хомуты и другие монтажные материалы

• монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры;
• упаковка для перевозки автотранспортом;
• паспорт и инструкция по эксплуатации;
• компакт-диск со схемой и фотоиллюстрациями сборки.
