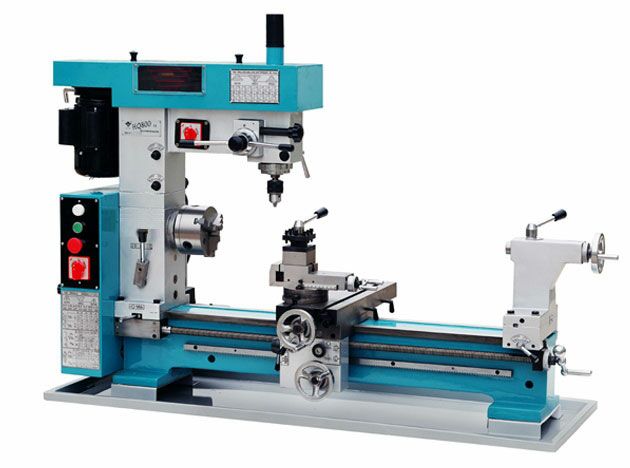

Разновидность комбинированных станков с точением, фрезерованием, сверлением и нарезанием резьбы.
Нарезание метрической или дюймовой резьбы Подходит для обработки металла,
дерево и другие материалы, Отличное преимущество различных функций,
быстрая окупаемость и экономия, Широко используется в мастерских, автомобильных мастерских, учебных заведениях, фабрики и семьи для ремонта и изготовления деталей машин, обучения,
изготовление домашней утвари и др.
ОСОБЕННОСТЬ:
Компактная, универсальная комбинированная машина.
Регулируемая по высоте сверлильно-фрезерная головка увеличивает производительность.
Большое отверстие шпинделя MT4.
Ручка тонкой подачи и муфта для точного фрезерования.
Передняя балка обеспечивает двухступенчатую подачу.
Шпиндель поддерживается высокоточным подшипником.
Передняя балка во время работы постоянно смазывается маслом. Поперечный салазок с Т-образным пазом. Регулируемые направляющие направляющей.
Мощная продольная и поперечная подача.
Возможна нарезка правой и левой резьбы.
Высокоточный патрон. Оснащен кнопкой аварийной остановки.
Задняя бабка может быть смещена для точения конуса.
|
МНОГОФУНКЦИОНАЛЬНАЯ МАШИНА
|
HQ500
|
HQ800
|
|
|
ПРЕВРАЩЕНИЕ
|
Качели над кроватью
|
420мм
|
420мм
|
|
|
Расстояние между центрами
|
500мм
|
800мм
|
|
|
Максимум. продольное перемещение
|
440мм
|
740мм
|
|
|
Максимум. перекрестное путешествие
|
200мм
|
200мм
|
|
|
Конус шпинделя
|
М. Т. 4
|
М. Т. 4
|
|
|
Отверстие шпинделя
|
φ 28 мм
|
φ 28 мм
|
|
|
Шаг скорости шпинделя
|
7
|
7
|
|
|
Диапазон скорости шпинделя
|
160-1360р. п. м
|
160-1360р. п. м
|
|
|
Бочка путешествия
|
70мм
|
70мм
|
|
|
Конус центра
|
М. Т. 3
|
М. Т. 3
|
|
|
Диапазон метрической резьбы
|
0,2-6 мм
|
0,2-6 мм
|
|
|
Диапазон дюймовой резьбы
|
4-120т. ПИ
|
4-120т. ПИ
|
|
|
Продольный диапазон автоматической подачи
|
0,05-0,35 мм/0,002-0,014 дюйма
|
0,05-0,35 мм/0,002-0,014 дюйма
|
|
|
Кросс-диапазон автоматической подачи
|
0,05-0,35 м/0,002-0,014 дюйма
|
0,05-0,35 м/0,002-0,014 дюйма
|
|
СВЕРЛЕНИЕ И ФРЕЗЕРОВАНИЕ
|
Максимум. буровая мощность
|
φ 22 мм
|
φ 22 мм
|
|
|
Размер рабочего стола (Д*Ш)
|
475× 160 мм²
|
475× 160 мм²
|
|
|
Максимум. концевая фреза
|
φ 28 мм
|
φ 28 мм
|
|
|
Максимум. торцевая мельница
|
φ 80 мм
|
φ 80 мм
|
|
|
Расстояние между центром шпинделя и колонной
|
285мм
|
285мм
|
|
|
Расстояние между шпинделем и рабочим столом
|
306мм
|
306мм
|
|
|
Перемещение передней бабки вверх и вниз
|
110мм
|
110мм
|
|
|
Конус шпинделя
|
М. Т. 3
|
М. Т. 3
|
|
|
Шаг скорости шпинделя
|
16
|
16
|
|
|
Диапазон скорости шпинделя
|
120-3000р. п. м
|
120-3000р. п. м
|
|
|
Угол поворота передней бабки
|
± 360°
|
± 360°
|
|
МОТОР
|
Мощность двигателя
|
0,55 кВт/
|
0,55 кВт/
|
|
ДАННЫЕ ПО ОТПРАВКЕ
|
Размер упаковки
|
1130× 580× 1100мм
|
1430× 580× 1100мм
|
|
|
н. вес/г. масса
|
245 кг/280 кг
|
: 275 кг/325 кг
|
|
|
Сумма загрузки
|
контейнер 40пкс/20'
|
32пкс/20' контейнер
|
